近场探头

30MHz-3GHz无源近场探头

RFS-R 0.3-3

获取报价

产品介绍

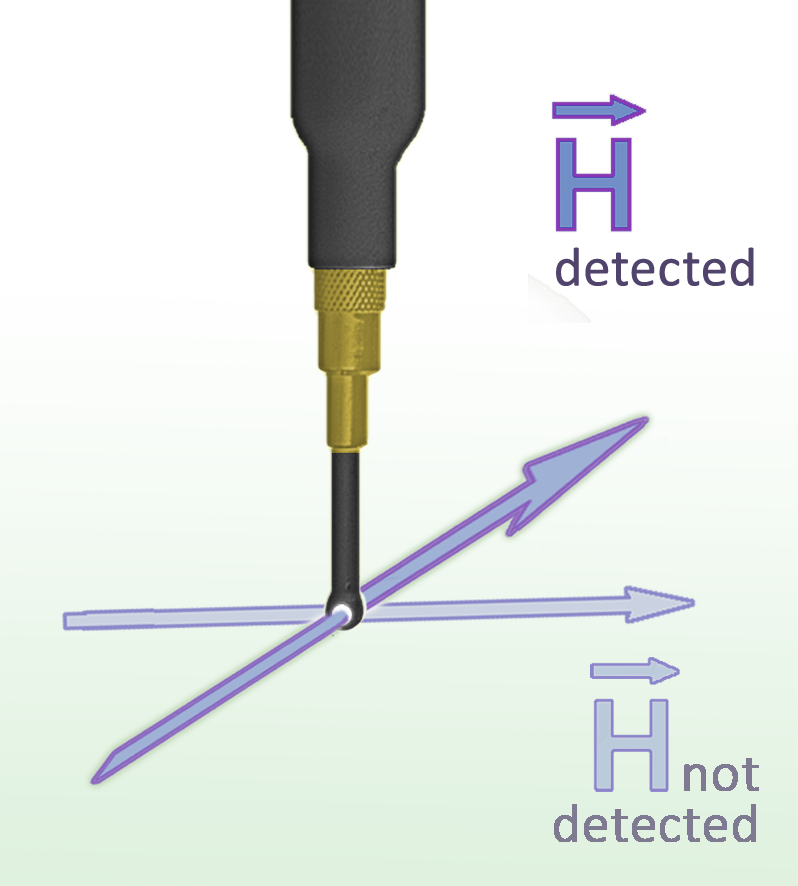

RFS-R 0.3-3是一种无源近场扫描探头。H场探头适用于高磁场强度范围内靠近组件的测量。RF-R 0.3-3探头的线圈开口用白点标记。由于其设计较小，可以在难以到达的位置轻松进行测量，例如组件之间。磁场扫描探头具有护套电流衰减功能，因此被电屏蔽。它可以连接到频谱分析仪或具有50Ω输入的示波器。H场探头的内部没有50Ω终端电阻。

主要参数：

频率范围：30 MHz ... 3 GHz
分辨率：< 1 mm
探头尺寸：Ø ≈ 2 mm
输出接口：SMA, male, jack

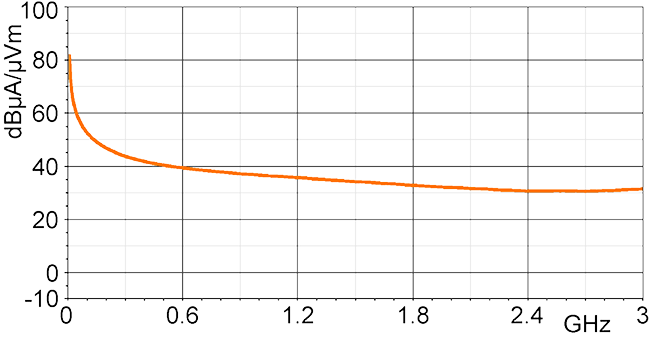

频率特性 [dBµV] / [dBµA/m]：

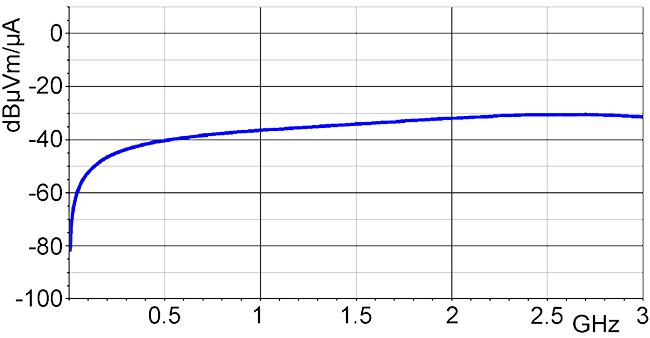

磁场校正曲线 [dBµA/m] / [dBµV]：

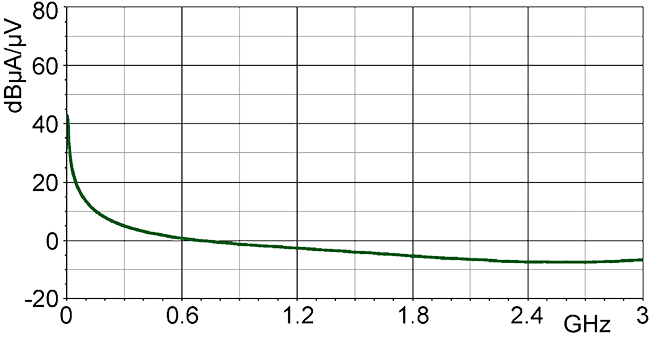

电流校正曲线 [dBµA] / [dBµV]：

产品资料

RFS-R 0.3-3无源近场探头规格书
