18GHz~40GHz前置放大器

18GHz~40GHz前置放大器

PAM-840H

产品介绍

PAM-840H是一款宽带、高增益（50 dB）微波前置放大器，其频率范围为18 GHz至40 GHz。该前置放大器主要用于EMC应用，但也可用于需要低噪声和高信号放大的其他应用。

主要技术参数：

频率范围： 18 GHz 到 40 GHz

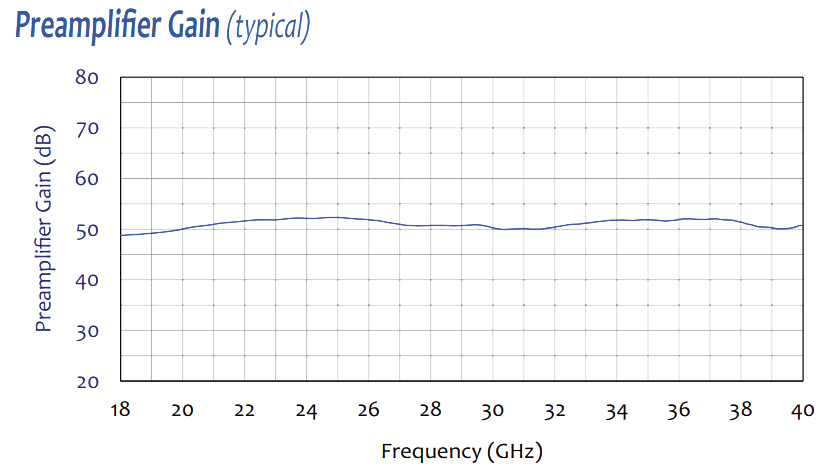

增益： 50 dB（典型值）
增益平坦度： ±2.5 dB
阻抗： 50Ω
连接器： 2.92 mm (female)
VSWR：3:1(max）
噪声系数： <3 dB
1 dB压缩点输出功率： +8 dBm（typ.）
最大射频输入电平： 0 dBm
供电方式:15V DC,500mA；蓄电池供电:6V DC，2Ah NimH

产品资料

PAM-840H前置放大器规格书
