FCC电流监测探头

1MHz-1GHz电流监视探头

1MHz-1GHz电流监视探头

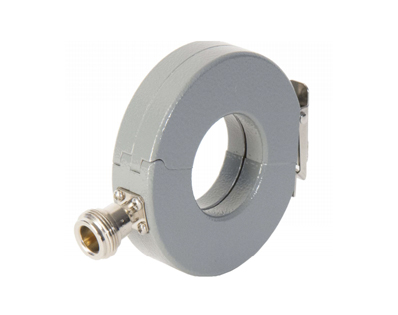

F-61D

产品介绍

F-61D用于实验室和现场测试。该探头外径小，约71 mm，内径为32 mm。它可以在高达200A的DC-400 Hz的频率下工作。

主要技术参数：

频率范围: 1MHz-1GHz
连接器: N 型
内径 (mm): 32
外径 (mm): 71
厚度(mm): 19
dBΩ(nominal): 24
ZtΩ(nominal): 16
最大初级电流(DC-400Hz): 200A
RF(CW): 10A
峰值脉冲电流: 50A

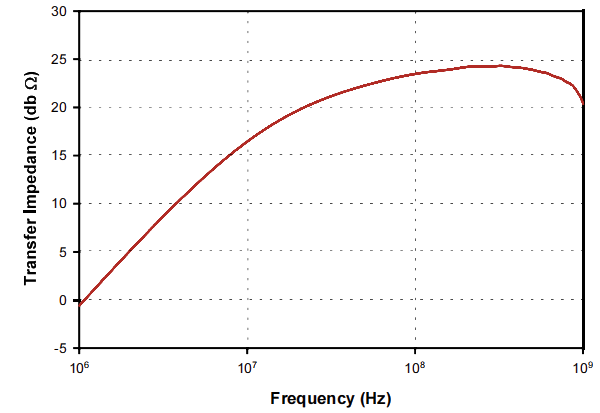

F-61D电流监测探头传输阻抗数据图

产品资料

F-61D电流监视探头规格书
