对数周期天线
26MHz-1000MHz 对数周期天线
26MHz-1000MHz 对数周期天线
ATR26M1G
获取报价获取报价
产品介绍
ATR26M1G是一种宽带、高增益的对数周期天线,特别适用于传统应用和新型屏蔽室。采用独特的“弯曲元素”方法,在不牺牲增益和波束宽度等关键电气性能的情况下,可将尺寸缩小约75%。ATR26M1G的小尺寸、低驻波比以及可承受高功率输入的性能,使该天线是进行高强度抗扰度测试的绝佳选择。

主要技术参数:
  • 频率范围:26MHz-1000MHz

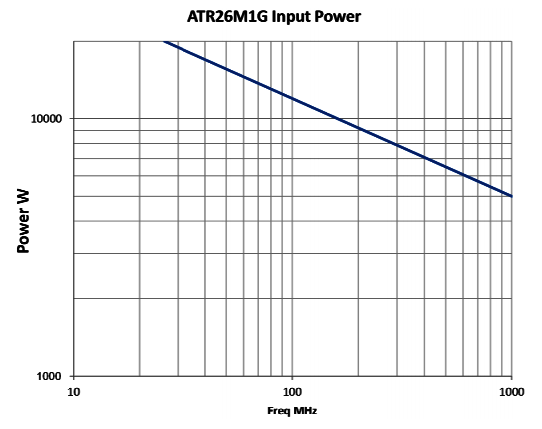

  • 输入功率(CW):20kW@26MHz逐渐下降至5kW@1000MHz
  • 功率增益(各向同性):-8 - 0dB(26MHz-80MHz);0dB~ 6dB(80MHz-1000MHz)
  • 增益平坦度:±3dB(80MHz-1000MHz)
  • VSWR(最大):6.0:1(26MHz-80MHz);3.5:1(80MHz-1000MHz)
  • 尺寸(W x H x D):231 x 66 x 183 cm
