定向耦合器

18GHz-26.5GHz 300W双定向耦合器

DC7530

获取报价

产品介绍

DC7530系列是双定向耦合器，具有出色的频率范围和功率处理能力。广泛的范围确保了将中功率放大器耦合到示波器、电压表、功率计、频谱分析仪和其他测量仪器的灵活性。双向设计允许用户同时监测正向功率和反向功率，这是放大器过驱动保护、场控制和负载保护的射频敏感度测试中非常需要的特性。低插入损耗允许有效地耦合到负载。

主要技术参数：

频率范围：18GHz-26.5GHz
功率（最大）：300W CW；80kW peak

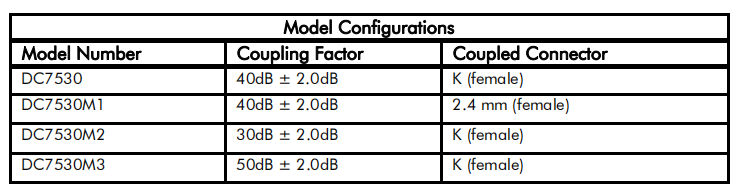

耦合系数：见下表
耦合平坦度：±1.0dB
方向性：40dB tpy.；30dB min
插入损耗：0.2dB max
VSWR（主线）：1.10: 1 max
连接器：主线：WR42；

产品资料

DC7530 双定向耦合器规格书
