Automotive

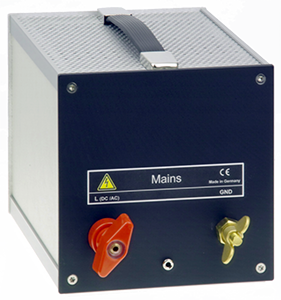

100KHz – 400MHz，200A V型线性阻抗稳定网络LISN

NNBM DO160-1500

获取报价

产品介绍

非对称单路径 AMN（人工电源网络）NNBM DO160-1500 的主要应用是测量 HF-VHF 范围 0.1 - 400 MHz 的车辆、飞机和船舶中的干扰电压。

主要技术参数：

频率范围：9KHz – 400MHz
阻抗：5 µH || 50 Ω ±20 %
最大电压：1500V DC , 650V AC 50/60Hz，650V AC 400Hz
最大电流：200A连续，280A短时
EUT接口类型：wing terminals，8mm
射频端口类型： BNC female（可选N型）

产品资料

NNBM DO160-1500线性阻抗稳定网络规格书
