近场探头

100KHz-50MHz磁场探头

LF-B 3

获取报价

产品介绍

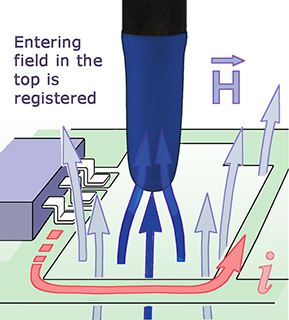

LF-B3型磁场探头的测量线圈相对垂直于探头柄。当探头竖直放置电路板上时，其测量线圈直接平放在电路板的表面上。由此就能够测量到印刷电路板表面上很难达到的一些位置，如开关调节器的大元件之间的位置。

主要技术参数：

频率范围：100 kHz ... 50 MHz
分辨率：≈ 2 mm
探头尺寸：Ø ≈ 4 mm
输出接口：SMB, male, jack

频率特性 [dBµV] / [dBµA/m]

磁场校正曲线 [dBµA/m] / [dBµV]

电流校正曲线 [dBµA] / [dBµV]

产品资料

LF-B 3磁场探头规格书
