喇叭天线

18.0 GHz-26.5 GHz 高功率微波喇叭天线

ATH18G27A-1

获取报价

产品介绍

ATH18G27A-1是一种宽带、低增益、宽波束、高功率微波喇叭天线，其各向同性增益最小为8.7dB，可为屏蔽室范围内外的RFI/EMI场测试提供所需的高强度场。 ATH18G27A-1设计非常紧凑，重量轻，便于移动，但坚固耐用，可以满足户外使用的额外需求，并且可以通过波导法兰轻松安装在刚性波导上。作为微波频率天线系列的一部分，ATH18G27A-1 提供了许多常用测试规范所需的18.0-26.5GHz响应。ATH18G27A-1 非常适合与 AR 型号 40T18G26A 和此频率范围内的其他高功率放大器一起使用。

主要性能参数:

频率范围：18.0-26.5GHz
功率输入（最大）：350瓦 CW

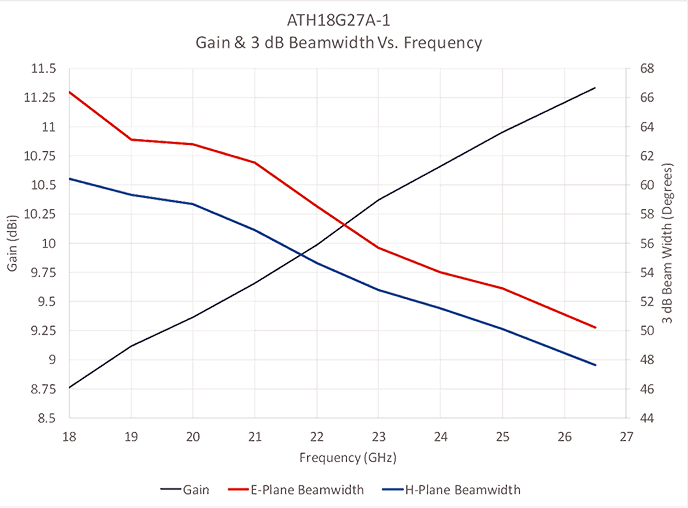

增益（各向同性）：参见曲线
VSWR：最大值，1.4:1；平均，1.2:1
光束宽度（平均）：见曲线
连接器：WR-42 波导
安装规定：波导法兰
重量（最大）：241 克。（8.5 盎司）
尺寸（宽x高x深）：2.2 x 2.2 x 3.2 厘米，（0.88 x 0.88 x 1.25 英寸）

产品资料

ATH18G27A-1高功率微波喇叭天线规格书
